embOS RTOS用BSPパッケージ
第8章： TCP/IP-Over-USB通信
評価ボード：Renesas EK-RX671



RX671マイコンデバイスにはEthernetコントローラ・LANインターフェース機能をサポートしていませんが、emNet＋emUSBデバイスコンポーネントのIP-Over-USB機能を利用してUSBデバイスポート経由でTCP/IPネットワークアプリケーションを動かすことが可能です。
IP-over-USBテクノロジとWEBサーバを組合せ、ターゲット機器に組込む事により、WEBブラウザにデバイス名を入力するだけで、Windows、MacOS、LinuxのホストPCからデバイスにアクセスが出来ます。デフォルトのデバイス名は「usb.local」となっています。

テストサンプル

Demo Sample Application Folder：

Application
 └ _Exclude
     ├ IP  ..... TCP/IPネットワーク通信機能のデモサンプル

emNet + IP-Over-USB

Sample説明
IP_StartemNet TCP/IPスタックの基本的なスタートアップ手順を示すサンプル
IP_SHELL_StartTELNETサーバー（emNet Shellコンソール）を実装します
IP_SimpleServer簡単なTELNETサーバーを実装します
IP_FTPServerSampleFTPサーバーのデモサンプル
IP_WebserverSampleHTTPサーバーを実装したデモサンプル

関連設定ファイル：

BSP
 |- BSP_USB.c  ..................... USBポートの初期化設定ファイル
 |
 |- Setup
     |- IP_Config_IP_over_USB.c  .... IO-Over-USBドライバインターフェース設定ファイル

Config
 |- IP_Conf.h  ............... emNet IPコンフィグレーション設定ファイル
 |- IP_FTP_SERVER_Conf.h  .... emNet FTP Serverコンフィグレーション設定ファイル
 |
 |- IO
 |   |- IP_ConfigIO.c  ....... デバッグコンソールIOインターフェース設定ファイル
 |
 |- OS
 |   |- lib_embOSLayer_RXv3_L.lib  ....... OSインターフェース設定ファイル
 |
 |- SYS   .................... SYS インターフェース設定（ソース・ヘッダ）

ビルド・動作確認方法

プロジェクト設定では「\Application\_Exclude\IP-Over-USB」フォルダはビルド対象外に設定しています。以下のどちらかの方法で動作確認を行うサンプルアプリケーションを選択します。

  1. 「\_Exclude\IP-Over-USB」フォルダ下の対象テストサンプルファイルをビルド対象設定の「\Application」フォルダ下にコピーします。
  2. 「\_Exclude\IP-Over-USB」フォルダ下の対象テストサンプルファイルのみ「ビルド対象外」の設定を解除します。

各テストアプリケーションの動作確認方法はテストサンプルアプリケーションのヘッダのコメント情報を参照ください。

プロジェクトを再ビルドし、EK-RX671評価ボードに接続してデバッグセッションを開始します。
J29 USBポートをパソコンに接続してプログラムを実行します。デバッガのIOコンソールのログ画面から結果を確認します。

J29 USBポートをデバイスモード設定に設定します

usbd setting

評価ボードのジャンパー設定でJ29 USBポートをDEVICEモードに変更します。

  • J30：Jumper on pins 1-2
  • J31：Jumper on pins 2-3
  • J32：Short
  • J33：Jumper on pins 1-2

テストレポート

Sample: IP_Start

操作手順：プログラム起動してUSBポートをパソコンに接続します。PC側の設定パネル又はデバイスマネジャウインドウからRNDIS LANアダプタデバイスとして認識されていることを確認します。パソコンのコマンドプロンプトから「ping usb.local」を実行してPINGレスポンスを確認します。

Debug IO Console:

SEGGER Software Evaluation Sample
Eval Board: EK-RX671
RTOS: SEGGER embOS
----------------------------------------------
0:019 MainTask - INIT: emNet init started. Version 3.52.0
0:020 MainTask - *********************************************************************
0:021 MainTask - *                        emNet Configuration                        *
0:022 MainTask - *********************************************************************
0:023 MainTask - * IP_DEBUG: 2
0:024 MainTask - * Memory added: 24568 bytes
0:025 MainTask - * Buffer configuration:
0:026 MainTask - *   12 buffers of 256 bytes
0:027 MainTask - *   9 buffers of 1516 bytes
0:028 MainTask - * TCP Tx/Rx window size per socket: 4380/4380 bytes
0:029 MainTask - * Number of interfaces added: 1
0:030 MainTask - * Interface #0 configuration:
0:031 MainTask - *   Type: ETH
0:032 MainTask - *   MTU: 1500
0:033 MainTask - *   HW addr. not set, trying to read from driver later.
0:034 MainTask - *********************************************************************
0:035 MainTask - INIT: Link is down
0:036 MainTask - INIT: Init completed
0:037 IP_Task - INIT: IP_Task started
0:038 USBD_Start
0:684 Renesas USB: 512 bytes unused EP buffer RAM (USB_ENDPOINT_BUFFER_POOL_SIZE)
0:719 OS_Idle() - LINK: Link state changed: Full duplex, 100MHz
0:720 IP_Task - SetAddrMaskEx done
0:721 IP_Task - IP_DHCPS_ConfigPool done
0:722 IP_Task - IP_DHCPS_ConfigDNSAddr done
0:723 IP_Task - IP_DHCPS_Start done
0:724 IP_Task - IP_MDNS_SERVER_Start done
0:725 IP_Task - IP_DNS_SERVER_Start done
1:020 IP_Task - NDP: Link-local IPv6 addr.: FE80:0000:0000:0000:0622:C7FF:FEFE:0000 added to IFace: 0
1:021 IP_Task - NDP: Link-local IPv6 addr.: FE80:0000:0000:0000:0622:C7FF:FEFE:0000 added to IFace: 0
11:628 IP_Task - DHCPs: DISCOVER from 04:22:C7:FE:00:80 on IFace 0
11:629 IP_Task - DHCPs: Lease time [s] requested 0, granted 7200
11:630 IP_Task - DHCPs: OFFER 100.127.0.2
11:634 IP_Task - DHCPs: REQUEST from 04:22:C7:FE:00:80 on IFace 0
11:635 IP_Task - DHCPs: Requested 100.127.0.2
11:636 IP_Task - DHCPs: Lease time [s] requested 0, granted 7200
11:637 IP_Task - DHCPs: ACK

パソコン側:

Start IP USB

Sample: IP_SimpleServer

操作手順：

  1. プログラム起動してUSBポートをパソコンに接続します。
  2. PC側の設定パネル又はデバイスマネジャウインドウからRNDIS LANアダプタデバイスとして認識されていることを確認します。
  3. パソコンのコマンドプロンプトから「telnet usb.local」を実行して評価ボード側のTELNETサーバーに接続します。
  4. TELNETコンソールから5秒（タイムアウト設定）以内に文字を入力してECHO文字の表示を確認します。

TIMEOUTマクロを編集して5秒のタイムアウト設定は変更可能です
File: IP_SimpleServer.c

//
// Telnet server sample.
//
#define TIMEOUT   5000  // Timeout for recv() [ms].

パソコン側:

IP-Telnet

Debug IO Console:

SEGGER Software Evaluation Sample
Eval Board: EK-RX671
RTOS: SEGGER embOS
----------------------------------------------
0:019 MainTask - INIT: emNet init started. Version 3.52.0
0:020 MainTask - *********************************************************************
0:021 MainTask - *                        emNet Configuration                        *
0:022 MainTask - *********************************************************************
0:023 MainTask - * IP_DEBUG: 2
0:024 MainTask - * Memory added: 24576 bytes
0:025 MainTask - * Buffer configuration:
0:026 MainTask - *   12 buffers of 256 bytes
0:027 MainTask - *   9 buffers of 1516 bytes
0:028 MainTask - * TCP Tx/Rx window size per socket: 4380/4380 bytes
0:029 MainTask - * Number of interfaces added: 1
0:030 MainTask - * Interface #0 configuration:
0:031 MainTask - *   Type: ETH
0:032 MainTask - *   MTU: 1500
0:033 MainTask - *   HW addr. not set, trying to read from driver later.
0:034 MainTask - *********************************************************************
0:035 MainTask - INIT: Link is down
0:036 MainTask - INIT: Init completed
0:037 IP_Task - INIT: IP_Task started
0:038 USBD_Start
0:685 Renesas USB: 512 bytes unused EP buffer RAM (USB_ENDPOINT_BUFFER_POOL_SIZE)
0:713 OS_Idle() - LINK: Link state changed: Full duplex, 100MHz
0:714 IP_Task - SetAddrMaskEx done
0:715 IP_Task - IP_DHCPS_ConfigPool done
0:716 IP_Task - IP_DHCPS_ConfigDNSAddr done
0:717 IP_Task - IP_DHCPS_Start done
0:718 IP_Task - IP_MDNS_SERVER_Start done
0:719 IP_Task - IP_DNS_SERVER_Start done
1:020 IP_Task - NDP: Link-local IPv6 addr.: FE80:0000:0000:0000:0622:C7FF:FEFE:0000 added to IFace: 0
1:021 IP_Task - NDP: Link-local IPv6 addr.: FE80:0000:0000:0000:0622:C7FF:FEFE:0000 added to IFace: 0
3:214 IP_Task - DHCPs: REQUEST from 04:22:C7:FE:00:80 on IFace 0
3:215 IP_Task - DHCPs: Requested 100.127.0.2
3:216 IP_Task - *** Warning *** DHCPs: NAK, no previous DISCOVER
3:286 IP_Task - DHCPs: DISCOVER from 04:22:C7:FE:00:80 on IFace 0
3:287 IP_Task - DHCPs: Lease time [s] requested 0, granted 7200
3:288 IP_Task - DHCPs: OFFER 100.127.0.2
3:291 IP_Task - DHCPs: REQUEST from 04:22:C7:FE:00:80 on IFace 0
3:292 IP_Task - DHCPs: Requested 100.127.0.2
3:293 IP_Task - DHCPs: Lease time [s] requested 0, granted 7200
3:294 IP_Task - DHCPs: ACK
27:287 Telnet server - New IPv4 client accepted.
36:617 Telnet server - recv() timeout after 5 seconds of inactivity!
36:618 Telnet server - Disconnecting client.

Sample: IP_SHELL_Start

操作手順：

  1. プログラム起動してUSBポートをパソコンに接続します。
  2. PC側の設定パネル又はデバイスマネジャウインドウからRNDIS LANアダプタデバイスとして認識されていることを確認します。
  3. パソコンのコマンドプロンプトから「telnet usb.local」を実行して評価ボード側のTELNETサーバー（IP-Shellコンソール）に接続します。
  4. IP-Shellコンソールから各種コマンドを確認して、「quit」コマンドでTELNETサーバー接続をクローズします。
IP-Shell

Sample: IP_FTPServerSample

操作手順：

  1. プログラム起動してUSBポートをパソコンに接続します。
  2. PC側の設定パネル又はデバイスマネジャウインドウからRNDIS LANアダプタデバイスとして認識されていることを確認します。
  3. パソコンのコマンドプロンプトから「ftp usb.local」を実行して評価ボード側のFTPサーバーに接続します。
    ユーザー：Admin
    Password：Secret
  4. FTPサーバーから各種コマンド（dir, getなど）を確認して、「bye」コマンドでFTPサーバー接続をクローズします。
FTP Server

Debug IO Console:

SEGGER Software Evaluation Sample
Eval Board: EK-RX671
RTOS: SEGGER embOS
----------------------------------------------
0:019 MainTask - INIT: emNet init started. Version 3.52.0
0:020 MainTask - *********************************************************************
0:021 MainTask - *                        emNet Configuration                        *
0:022 MainTask - *********************************************************************
0:023 MainTask - * IP_DEBUG: 2
0:024 MainTask - * Memory added: 24576 bytes
0:026 MainTask - * Buffer configuration:
0:027 MainTask - *   12 buffers of 256 bytes
0:028 MainTask - *   9 buffers of 1516 bytes
0:029 MainTask - * TCP Tx/Rx window size per socket: 4380/4380 bytes
0:030 MainTask - * Number of interfaces added: 1
0:031 MainTask - * Interface #0 configuration:
0:032 MainTask - *   Type: ETH
0:033 MainTask - *   MTU: 1500
0:034 MainTask - *   HW addr. not set, trying to read from driver later.
0:035 MainTask - *********************************************************************
0:036 MainTask - INIT: Link is down
0:037 MainTask - INIT: Init completed
0:038 IP_Task - INIT: IP_Task started
0:039 USBD_Start
0:675 Renesas USB: 512 bytes unused EP buffer RAM (USB_ENDPOINT_BUFFER_POOL_SIZE)
0:710 OS_Idle() - LINK: Link state changed: Full duplex, 100MHz
0:711 IP_Task - SetAddrMaskEx done
0:712 IP_Task - IP_DHCPS_ConfigPool done
0:713 IP_Task - IP_DHCPS_ConfigDNSAddr done
0:714 IP_Task - IP_DHCPS_Start done
0:715 IP_Task - IP_MDNS_SERVER_Start done
0:716 IP_Task - IP_DNS_SERVER_Start done
0:840 FTP server - Parent - FTPS: Using a memory pool of 8192 bytes for 2 connections.
1:020 IP_Task - NDP: Link-local IPv6 addr.: FE80:0000:0000:0000:0622:C7FF:FEFE:0000 added to IFace: 0
1:021 IP_Task - NDP: Link-local IPv6 addr.: FE80:0000:0000:0000:0622:C7FF:FEFE:0000 added to IFace: 0
2:509 IP_Task - DHCPs: REQUEST from 04:22:C7:FE:00:80 on IFace 0
2:510 IP_Task - DHCPs: Requested 100.127.0.2
2:511 IP_Task - *** Warning *** DHCPs: NAK, no previous DISCOVER
2:556 IP_Task - DHCPs: DISCOVER from 04:22:C7:FE:00:80 on IFace 0
2:557 IP_Task - DHCPs: Lease time [s] requested 0, granted 7200
2:558 IP_Task - DHCPs: OFFER 100.127.0.2
2:562 IP_Task - DHCPs: REQUEST from 04:22:C7:FE:00:80 on IFace 0
2:563 IP_Task - DHCPs: Requested 100.127.0.2
2:564 IP_Task - DHCPs: Lease time [s] requested 0, granted 7200
2:565 IP_Task - DHCPs: ACK
49:053 FTP server - Parent - New IPv4 client accepted.

Sample: IP_WebserverSample

操作手順：

  1. プログラム起動してUSBポートをパソコンに接続します。
  2. PC側の設定パネル又はデバイスマネジャウインドウからRNDIS LANアダプタデバイスとして認識されていることを確認します。
  3. パソコンのWEBブラウザから「usb.local」サイトを開いて評価ボード側のWEBサーバーに接続します。
  4. WEBサイトの各ページ内容及び GET/POST 機能を確認します。

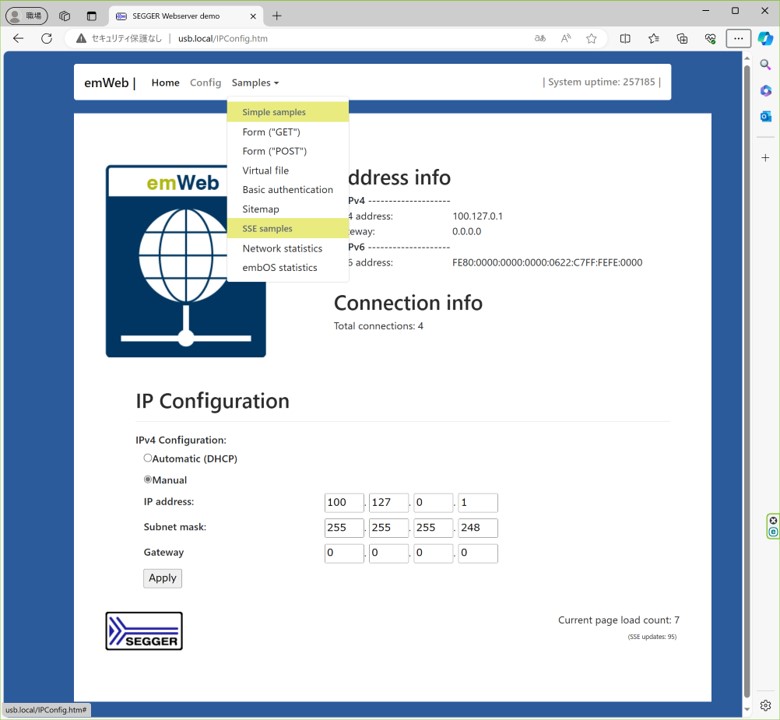

Web Server

Debug IO Console:

SEGGER Software Evaluation Sample
Eval Board: EK-RX671
RTOS: SEGGER embOS
----------------------------------------------
0:019 MainTask - INIT: emNet init started. Version 3.52.0
0:020 MainTask - *********************************************************************
0:021 MainTask - *                        emNet Configuration                        *
0:022 MainTask - *********************************************************************
0:023 MainTask - * IP_DEBUG: 2
0:024 MainTask - * Memory added: 24576 bytes
0:025 MainTask - * Buffer configuration:
0:026 MainTask - *   12 buffers of 256 bytes
0:027 MainTask - *   9 buffers of 1516 bytes
0:028 MainTask - * TCP Tx/Rx window size per socket: 4380/4380 bytes
0:029 MainTask - * Number of interfaces added: 1
0:030 MainTask - * Interface #0 configuration:
0:031 MainTask - *   Type: ETH
0:032 MainTask - *   MTU: 1500
0:034 MainTask - *   HW addr. not set, trying to read from driver later.
0:035 MainTask - *********************************************************************
0:036 MainTask - INIT: Link is down
0:038 MainTask - INIT: Init completed
0:039 IP_Task - INIT: IP_Task started
0:040 USBD_Start
0:690 Renesas USB: 512 bytes unused EP buffer RAM (USB_ENDPOINT_BUFFER_POOL_SIZE)
0:718 OS_Idle() - LINK: Link state changed: Full duplex, 100MHz
0:720 IP_Task - SetAddrMaskEx done
0:721 IP_Task - IP_DHCPS_ConfigPool done
0:722 IP_Task - IP_DHCPS_ConfigDNSAddr done
0:723 IP_Task - IP_DHCPS_Start done
0:725 IP_Task - IP_MDNS_SERVER_Start done
0:726 IP_Task - IP_DNS_SERVER_Start done
0:841 Webserver - Parent - WEBS: Using a memory pool of 5120 bytes for 2 connections.
1:020 IP_Task - NDP: Link-local IPv6 addr.: FE80:0000:0000:0000:0622:C7FF:FEFE:0000 added to IFace: 0
1:021 IP_Task - NDP: Link-local IPv6 addr.: FE80:0000:0000:0000:0622:C7FF:FEFE:0000 added to IFace: 0
2:241 IP_Task - DHCPs: REQUEST from 04:22:C7:FE:00:80 on IFace 0
2:242 IP_Task - DHCPs: Requested 100.127.0.2
2:243 IP_Task - *** Warning *** DHCPs: NAK, no previous DISCOVER
2:291 IP_Task - DHCPs: DISCOVER from 04:22:C7:FE:00:80 on IFace 0
2:292 IP_Task - DHCPs: Lease time [s] requested 0, granted 7200
2:293 IP_Task - DHCPs: OFFER 100.127.0.2
2:296 IP_Task - DHCPs: REQUEST from 04:22:C7:FE:00:80 on IFace 0
2:297 IP_Task - DHCPs: Requested 100.127.0.2
2:298 IP_Task - DHCPs: Lease time [s] requested 0, granted 7200
2:299 IP_Task - DHCPs: ACK
111:340 Webserver - Parent - New IPv4 client accepted.
111:376 Webserver - Parent - New IPv4 client accepted.
112:183 Webserver - Parent - New IPv4 client accepted.
112:344 Webserver - Parent - New IPv4 client accepted.
112:371 Webserver - Parent - New IPv4 client accepted.
112:412 Webserver - Parent - New IPv4 client accepted.
112:413 Webserver - Parent - New IPv4 client accepted.
112:424 Webserver - Parent - New IPv4 client accepted.
112:425 Webserver - Parent - New IPv4 client accepted.
112:486 Webserver - Parent - New IPv4 client accepted.
112:487 Webserver - Parent - New IPv4 client accepted.
前の章

USB-Hostインターフェース

次の章

USB-Deviceインターフェース
